Ja heute ist Silvester. Eigentlich wäre ich an diesem Tag, wie jedes Jahr, wieder mit der Herstellung der Holzdübel für das kommende Jahr beschäftigt. Aber ich hab noch so viele von Silvester 2013! Also, was tun an diesem letzten Tag des Jahres 2014?
Meine Moxon Vise fertig stellen…. und ohne angefangene Altlasten in das nächste Holzwerkerjahr gehen… das wäre doch ein toller Start in 2015. Schweren Herzens breche ich mit einer liebgewonnenen Tradition und mach heut dann halt keine Dübel.
So sieht sie übrigens fertig aus – meine Moxon Vise! Aber bis sie soweit war, gab es doch noch einiges zu tun. Wo war ich bei Teil 2 stehen geblieben? Ach ja, den Bau des Einlegebretts hatte ich noch beschrieben. Eine Kleinigkeit hatte ich noch vergessen: Auf der Unterseite des Einlegebretts muss noch an der Stelle wo die durchgehenden Streben sind, das Einlegebrett 15 mm hoch und 40 mm breit ausgespart werden. Mit der Kreissäge und einem kleinen Grundhobel ist das schnell erledigt.
Und weiter geht es nun mit dem Bespannen der vorderen Spannzange mit Leder. Ich habe Sprühkleber verwendet. Man tut sich einen großen Gefallen, wenn man seine Hobelbank vorher mit Zeitungspapier abdeckt, sonst kann man die Bank im Sommer zum Fliegenfangen verwenden. Das wollte ich nicht.
Bevor ich mir der Montage der Moxon Vise fortfahre, setze ich noch Dübel in die Bodenplatte. Die Dübel sind so lange, dass sie durch den Boden, durch die Streben und ca. 3 cm in die Arbeitsplatte reichen. Ich setze die Dübel leicht schräg – somit erreicht man eine Zugentlastung auf der Leimverbindung. Selbst wenn sich der Leim lösen würde, könnte sich die Verbindung nicht mehr lockern.
Nun kann die Moxon Vise fertig montiert werden. Danach wird die Arbeitsfläche mit dem Hobel abgerichtet. Ich habe beim Verleimen der Arbeitsplatten darauf geachtet, dass die Faserrichtung gleich verläuft. Da tut man sich nun beim Abrichten schon ein wenig leichter, wenn alles in der gleichen Richtung gehobelt werden kann.
Das mittlere Einlegebrett wird beim Abrichten der Oberfläche plan eingelegt und auch bündig gehobelt. So hat man eine durchgehende Arbeitsfläche – dreht man das Brett um, steht es 15 mm über die Arbeitsplatte und dient als zusätzlicher Anschlag. Guido Henn, das hast du genial gelöst!!!
An die vorderen Unterseite der Moxon Vise schraube ich noch eine dünne Ahorn Leiste. So liegt die Moxon Vise immer stramm an der Werkbank an und kann beim Hobeln nicht nach hinten rutschen, wenn sie mal nicht so fest auf die Werkbank gespannt ist.
Es folgt die Ölung. Sieht doch schon geil schön aus das Ding!

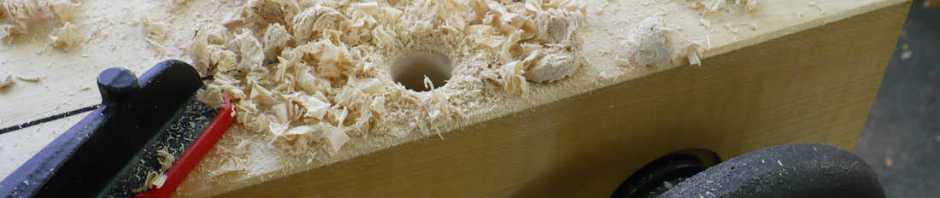

Ja nun fehlt eigentlich nur noch ein wenig Zubehör (Anschläge) und ein paar Löcher (ja nicht zu viele!) in der Arbeitsplatte. Für das Bohren der 3/4 Zoll-Löcher in der Arbeitsplatte habe ich mir extra einen Star-M Clean Exit Schlangenbohrer bestellt, der die Löcher unten nicht ausreißt. Und es funktioniert wirklich. Man darf nur nicht feste Aufdrücken beim Bohren. Der Bohrer schält förmlich das Holz nach oben heraus… das sieht man schon an den Spänen.
Die beiden Löcher durch die 140 mm hohe Spannbacke, bohre ich mit einem verlängerten Forstner Bohrer.
Das Zubehör: Eine Leiste 15 mm hoch mit 2 Dübel die genau in die beiden Löcher in der Arbeitsplatte passen. Wenn man sich für das Bohren der Löcher in die Arbeitsplatte eine Schablone erstellt hat, kann man diese Schablone auch für das Anfertigen der Leiste verwenden. Idiotensicher!
Mit dieser Leiste und dem eingelegten Mittelbrett entsteht ein 90° Winkel der kleine Bretter beim Hobeln spielend fixiert. Ein zusätzliches Spannen ist nicht erforderlich.
Da ich keinen 18 mm Zapfenschneider hatte, heute aber fertig werden wollte, habe ich mir die Dübel für die 19 mm Löcher und die Bankhaken auf der Drechselmaschine schnell gemacht. Zapfenschneider gespart.
Ja… das war der letzte Tag 2014 in meiner Werkstatt. Meine Moxon Vise ist fertig.
